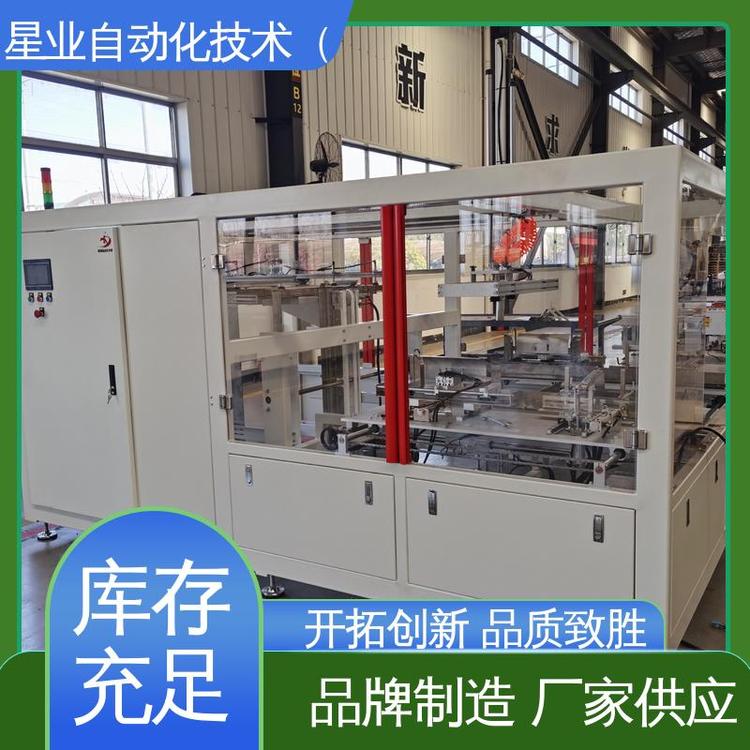

簡介：本機采用電氣一體化控制，通過上下模具配合將紙板自動折疊成型，紙瓣自動鎖住紙板使紙板成型，不需要膠帶或熱熔膠粘合。最終將紙板折成紙盒形狀，方便人工直接裝產品，從而省去人工開盒的工作。設備操作簡單，調節方便，穩定耐用。
技術特性：
1、采用PLC+觸摸屏控制，實時顯示動作狀況與報警信息
2、操作設有手動模式、自動模式，方便操作
3、設有多重保護功能，出現故障時及時停機
4、大容量升降式儲料倉，一次可放置200-300片紙板
5、可同步完成取紙板、沖壓成型、扣盒鎖緊，無需人工干預
6、設有料位檢測，升降料倉自動將紙板準確的提升
7、通過內、外模的準確配合將紙板完美成型
8、設有料倉缺紙板自動預警功能
9、通過手動調節和更換模具實現一機多用
10、設有安全門，門打開機器自動停機并報警
11、設有滿盒檢測功能，后端流水線上紙盒堆積滿后機器自動停止
12、其他選配：① 自動供紙板機構 ②電氣元器件指定品牌 ③不銹鋼機身/定制顏色
設備參數：
型 號 | XY-ZH12 |
電 源 | 220V 50HZ 1KW |
氣 源 | ≥6Kg/cm2 0.45m3/min |
成型尺寸 | L200-400*W150-300*H30-100mm （可定制） |
速 度 | 10-12個/分鐘 |
臺面高度 | 600±50mm |
機械尺寸 | L1800*W1500*H2400mm （以最終設計尺寸為準） |
機械重量 | 約600Kg |
設備材質 | 設備整體為碳鋼材質，表面噴塑；與紙盒接觸部分為不銹鋼材質 |
主要配置 | 三菱PLC 、威綸觸摸屏、施耐德低壓電氣元件（交流接觸器、中間繼電器、按鈕開關等）、SICK傳感器、匯川伺服電機、臺邦減速電機、亞德客氣動元件 |
??
??
??
??
