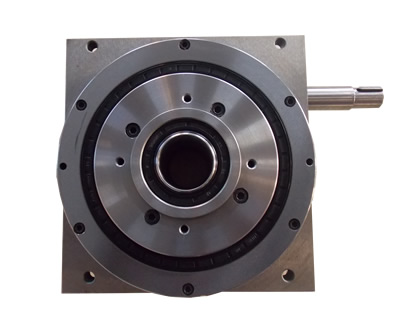

1、 弧面凸輪分割器
“弧面凸輪分割器”是輸入軸上的空間立體凸輪與輸出從動軸上的從動滾子無間隙嚙合形成的機構。其特點是：凸輪基面為圓弧回轉體，從動滾子軸線與輸出軸垂直，并與凸輪軸線處在同一平面內。凸輪廓面的曲線段驅使分割盤轉位，直線段使分割盤靜止并自鎖。通過該機構將連續的輸入回轉運動轉化為間歇的步進輸出運動。
該種類型的分割器由于精度高、速度快、扭矩大、體積小等顯著特點，廣泛應用于各種需要步進驅動的自動組合機，加工機械，金屬加工器械，輸送機步進驅動，包裝機，食品機械，分裝設備，醫藥器械，自動檢測機，擠壓入料裝置，以及在其他工業使用的間歇分割機。
弧面凸輪分割器按照輸出軸的輸出類型分為：軸式、法蘭式、平臺桌面式.
2、平行凸輪分割器
“平行凸輪分割器”是輸入軸上的平面凸輪與輸出分割軸上從動滾子無間隙嚙合形成的共軛凸輪傳動機構。其特點是：凸輪為平板型，輸入與輸出軸平行，平面凸輪廓面曲線段驅使分割軸轉位，直線段使分割軸靜止并自鎖，通過該機構將連續的輸入回轉運動轉化為間歇的步進輸出運動，并采用了不規則排列平行凸輪的機械原理來提高輸出扭矩和精度，解決了技術上的難題。
該種類型的分割器能實現小分割（一分割至八分割），大步距輸出，特別適應于需要較長停頓期的設備或輸送間距較長的傳送機等，如紙盒模切機，果奶、果凍灌裝成型機等。
分割器型式選定需下列參數
1． 中心距：50，65，80，100，105,125，130,160，200，225，250
2． 分割數：1，1.5,2,3,4,6,8
3． 動程角（即輸入軸曲線驅動角度）：90°,120,150,180,210,270,300
3、圓柱凸輪分割器
“圓柱凸輪分割器”是由輸入軸上的圓柱
凸輪與輸出軸從動輪上的滾子嚙合形成的
機構。其特點是：凸輪基面為圓柱體，從
動滾子軸線與輸出軸軸線平行。圓柱凸輪
廓面的曲線段驅動分割輪轉位，直線段使
分割輪靜止并自鎖。通過該機構將連續的輸入回轉運動轉化為間歇的步進輸出運動。
該種類型的分割器能實現多分割（六分割到六十分割）輸出，特別適用于中低速情況下要求在一周期內停歇次數較多的場合，如燈泡機械、陶瓷機械、煙草機械、大輸液灌裝機械等。

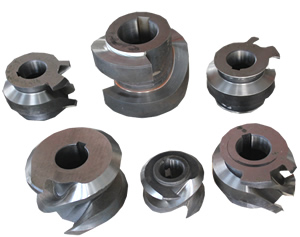

4、凸輪及模具制作
本公司除正常提供標準產品以外，還可為用戶設計制作帶電機式、帶減速機式分割器，并對外承接各種異形凸輪、模具的加工設計制作，如圓柱凸輪、溝槽凸輪、凸緣凸輪、端面凸輪，平板凸輪、各式模具等
